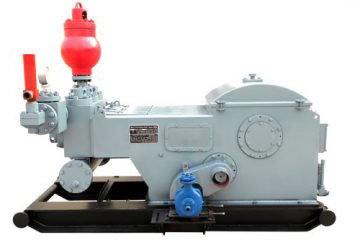

一、LW440泥浆泵结构特点

LW440泥浆泵 整机结构设计紧凑、体积小、重量轻、齿轮副为整体人字齿轮传动，传动扭矩大、 工作平稳。LW440泥浆泵可广泛用于油田的各种作业、缸套规格3-1/4″—-4-1/2″宜采用活塞结构；适宜修井作业、以及浅井钻井
等，2″—-3- 1/4” 宜采用柱塞，可适用于高压作业。

二、LW440泥浆泵技术规范

三、LW440泥浆泵性能参数

LW440泥浆泵			冲次/分		170		120		70
			额定输入（马力）		260		200		200
缸径	压力		加仑/转	升/转	加仑/分	升/分	加仑/分	升/分	加仑/分	升/分
	psi	Mpa
4-1/2”	1710	11.793	1.239	4.690	211	799	149	564	87	329
4″	2169	14.959	0.979	3.706	167	633	118	447	69	261
3-1/2″	2816	19.421	0.750	2.839	127	481	90	341	52	197

LW440泥浆泵			冲次/分		320		270		220
			额定输入（马力）		440		380		320
缸径	压力		加仑/转	升/转	加仑/分	升/分	加仑/分	升/分	加仑/分	升/分
	psi	Mpa
4-1/2”	1710	11.793	1.239	4.690	397	1503	335	1268	273	1033
4″	2169	14.959	0.979	3.706	313	1185	264	999	215	814
3-1/2″	2816	19.421	0.750	2.839	240	908	202	764	165	625

四、LW440泥浆泵动力端

机架：为钢板焊接结构，焊接经退火处理，以消除内应力，刚性好，强度高。在曲轴轴承座和主轴承座处采用加强板结构，刚性好强度高。

曲轴：曲轴上分别装有大齿圈、连杆、轴承等，大齿圈的齿形为人字形（整体），大齿圈内孔与曲轴为过盈配合，并用螺栓和防松螺母紧固。连杆大端通过单列短圆柱滚子轴承分别安装在曲轴的一个偏心拐上，小端通过双列长圆柱滚子轴承安装在十字头销上，曲轴两端为锥面双列向心球面滚子轴承。

齿轮轴：为合金锻件，在轴上加工有人字齿轮（整体）,采用中硬齿面，为了便于维修，采用了内圈无挡边的单列向心长圆柱滚子轴承。齿轮轴的两端轴伸出部分，任一端均可安装皮带轮。

十字头：采用球墨铸铁整体铸造，具有良好的耐磨性能，导板采用上下导板结构，可以通过在上下导板处添加垫片来调整同心度。十字头与中间拉杆之间为销孔配合的法兰螺栓联结。这种刚性联结方法，保证了中间拉杆与十字头的同心度。中间拉杆与活塞杆间采用卡箍联结，重量轻的卡箍使中间拉杆与活塞杆的联结方便可靠。

五、LW440泥浆泵液力端

液缸：材料为合金钢锻件，直通式液缸，体积小容积效率高。

阀总成：均使用API4#阀。吸入阀和排出阀及阀弹簧相同。

缸套、活塞：用作活塞泵缸套、活塞的规格是3_1/4″、 3_1/2″、 3_3/4″、 4″、 4_1/4″、 4_1/2″ 、4_3/4″、5″、5_1/4″、5_1/2″、5_3/4″、6″，活塞杆尺寸规格符合API 7K ，用作柱塞泵缸套、柱塞的规格范围是2″、 2_1/4″、 2_1/2″、2_3/4″、 3″  。缸套的外径尺寸均相同，紧固是通过弓形缸套压盖、螺栓压紧在液缸端面上，缸套与液缸之间的密封是矩形密封垫。

吸入口：在泵的吸入管两侧均有吸入口，可与吸入管线连接，吸入法兰均采用6″ ASME 150磅级法兰。此处的密封圈是”O”型圈 185×7 （GB/T3452.1）

排出口：液力端排出管法兰均采用3″ ASME 900磅级法兰。此处的密封槽及环尺寸是R31 （API）

润滑系统：采用强制润滑，在油箱中设置有齿轮油泵，通过油箱管线，将压力油分别输送到十字头、中间拉杆、十字头导板以及各部轴承中去，从而达到强制润滑、冷却的目的，齿轮油泵的工作情况，可以通过机架后部的压力表进行观察。

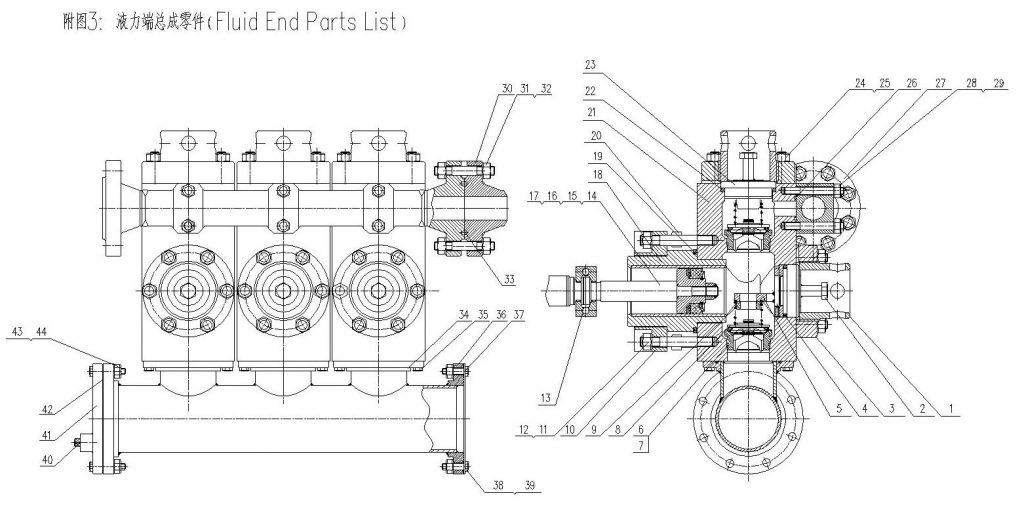

六、液力端零部件清单
