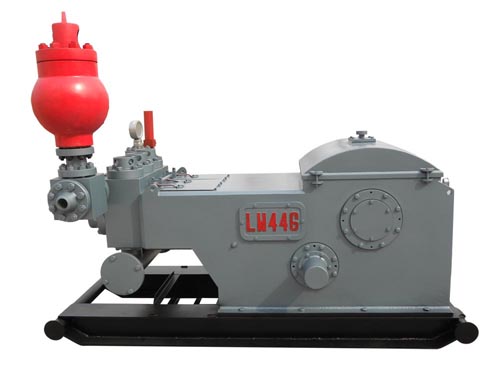

LW446泥浆泵
一、结构特点
LW446泥浆泵 整机结构设计紧凑、体积小、重量轻、齿轮副为整体人字齿轮传动、传动扭矩大、工作平稳，曲轴为锻件焊接结构的平衡曲轴，重量轻、无振动、运转平稳。LW446泥浆泵可广泛用于油田的各种作业、缸套规格3_1/4″-6″宜采用活塞结构；适宜修井作业、以及浅井钻井等，2″-3_1/4″ 宜采用柱塞，可适用于高压作业。
二、技术规范
- 额定输入功率 328KW （440HP）
- 额定冲次 320冲/分 （320SPM）
- 冲程 152.4mm （6″）
- 齿轮传动比 4.578:1
- 最高工作压力 35Mpa
- 阀腔 API 4#
- 最大缸套直径 6″
- 最大缸套泵压 （160冲/分） 16.9 Mpa
- 泵外形尺寸2479×1219×1103mm
- 重量 4463Kg
三、性能参数
LW446泥浆泵参数 | 冲次/分 | 170 | 120 | 70 | ||||||
额定输入 | 260 | 200 | 200 | |||||||
缸径 | 压力 | 加仑/转 | 升/转 | 加仑/分 | 升/分 | 加仑/分 | 升/分 | 加仑/分 | 升/分 | |
PSI | Mpa | |||||||||
6″ | 1027 | 7.083 | 2.203 | 8.338 | 330 | 1249 | 220 | 833 | 110 | 416 |
5-1/2″ | 1222 | 8.428 | 1.851 | 7.006 | 278 | 1052 | 185 | 700 | 93 | 352 |
5″ | 1479 | 10.200 | 1.53 | 5.791 | 229 | 867 | 153 | 579 | 76 | 288 |
4-1/2″ | 1826 | 12.593 | 1.239 | 4.690 | 186 | 704 | 124 | 469 | 62 | 235 |
LW446 泥浆泵参数 | 冲次/分 | 320 | 270 | 220 | ||||||
额定输入 | 440 | 380 | 320 | |||||||
缸径 | 压力 | 加仑/转 | 升/转 | 加仑/分 | 升/分 | 加仑/分 | 升/分 | 加仑/分 | 升/分 | |
PSI | Mpa | |||||||||
6″ | 1027 | 7.083 | 2.203 | 8.338 | 661 | 2502 | 551 | 2086 | 441 | 1669 |
5-1/2″ | 1222 | 8.428 | 1.851 | 7.006 | 555 | 2101 | 463 | 1752 | 370 | 1400 |
5″ | 1479 | 10.200 | 1.53 | 5.791 | 459 | 1737 | 382 | 1446 | 306 | 1158 |
4-1/2″ | 1826 | 12.593 | 1.239 | 4.690 | 372 | 1408 | 310 | 1173 | 248 | 939 |
四、液力端总成零部件
| 序 号 Item | 代 号 Part Number | 名 称 Description | 数 量 Qty |
| 1 | LW-446.343 | 阀盖压筒 Valve cover | 6 |
| 2 | LW-446.309 | 缸盖堵头Cylinder Head Plug | 3 |
| 3 | LW-446.342 | 阀盖法兰 Thread Ring | 6 |
| 4 | LW-446.01.001 | 阀侧盖密封圈 Valve Pot Cover Seal | 3 |
| 5 | LW-446.321 | 上水阀导向架 Lower Valve Guide | 3 |
| 6 | LW-446.01.002 | 阀座 Valve Seat | 6 |
| 7 | GB//T3452.1 | “O” 形密封圈φ100×3.55 O Ring | 6 |
| 8 | LW-446.01.03.00 | 整体硫化阀体总成Bonded Valve Assy | 6 |
| 9 | LW-446.01.004 | 阀弹簧Valve Spring | 6 |
| 10 | LW-446.322 | 缸套压盖Thread Liner Retainer | 3 |
| 11 | LW-446.01.005 | 双头螺栓1″-8UNC×7-1/4″Stud | 18 |
| 12 | LW-446.01.006 | 螺母1″-8UNC-2B Nut | 18 |
| 13 | LW-446.227 | 活塞杆卡箍Clamp | 3 |
| 14 | LW-446.308 | 活塞杆Piston Rod | 3 |
| 15 | LW-446.01.007 | 锁紧螺母Lock Nut | 3 |
| 16 | LW-446.01.022 | 活塞总成Piston Assembly | 3 |
| 17 | GB/T3452.1 | “O” 形密封圈 O Ring φ47.5×3.55 | 3 |
| 18 | LW-446.307 | 缸套 Liner | 3 |
| 19 | LW-446.01.008 | 缸套密封圈Liner Seal | 3 |
| 20 | LW-446.01.009 | 内六方螺钉1″-8UNC×3-3/8″ Inner Hex Scres | 12 |
| 21 | LW-446.003 | 液缸Cylinder | 3 |
| 22 | LW-446.01.010 | 阀顶盖密封圈Upper valve cover seal | 3 |
| 23 | LW-446.323 | 阀盖堵头Thread plug retainer | 3 |
| 24 | LW-446.01.011 | 双头螺栓7/8″-9UNC×4-1/2″ Stud | 36 |
| 25 | LW-446.01.012 | 螺母7/8″-9UNC -2B Nut | 36 |
| 26 | GB/T3452.1 | “O” 形密封圈φ47.5×5.3 Seal | 3 |
| 27 | LW-446.325 | 排出管汇Discharge Pipe | 1 |
| 28 | LW-446.01.013 | 双头螺栓3/4″-10UNC×6″Stud | 6 |
| 29 | LW-446.01.014 | 螺母3/4″-10UNC -2B Nut | 6 |
| 30 | LW-446.01.018 | 3″焊颈法兰 Welded Flange | 1 |
| 31 | LW-446.01.019 | 双头螺栓7/8″-9UNC×6″Stud | 8 |
| 32 | LW-446.01.020 | 螺母7/8″-9UNC -2B Nut | 8 |
| 33 | SY5279.3 | 垫环 R31 Washer Ring | 1 |
| 34 | GB/T3452.1 | “O” 形密封圈φ150×5.3 O RING | 3 |
| 35 | LW-0101 | 螺栓3/4″-10UNC×1-11/16″ Stud | 12 |
| 36 | LW-446.326 | 吸入管汇 Suction Pipe | 1 |
| 37 | LW-446.01.017 | 挡板Deflector | 1 |
| 38 | LW-0102 | 螺栓3/4″-10UNC×2-1/16″ Stud | 4 |
| 39 | LW-0103 | 螺母3/4″-10UNC -2B Nut | 4 |
| 40 | LW-446.01.015 | 丝堵NPT 1″ Thread Plug | 1 |
| 41 | LW-446.01.21.00 | 吸入盲板法兰 Flange | 1 |
| 42 | GB/T3452.1 | “O” 形密封圈φ180×7 O Ring | 1 |
| 43 | LW-446.01.015 | 螺栓3/4″-10UNC×2-1/16″ STUD | 8 |
| 44 | LW-0104 | 螺母3/4″-10UNC -2B Nut | 8 |
